一、產品概述
該機是由我公司工作人員集多年復混肥生產經驗，開發出的新一代回轉式轉筒干燥機。該機具有外形美觀，操作簡單、能耗低、壽命長、干燥均勻、維修方便等特點，是國內較先進的復混肥烘干設備，該產品遍及各地。該機主要用于復混肥生產烘干溫度和粒度的肥料，其特點如下：
1.投資小、經濟效益好、性能可靠；
2.動力小、無三廢排放、操作穩定、維修方便，流程布局合理，技術先進，生產成本低。
3.揚料板分布及角度設計外觀，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少。
該系列轉筒干燥機得到了農業技術研究所的認可居國內前沿，填補了國內空白，是我國環境適用技術推廣項目。
二、工作原理

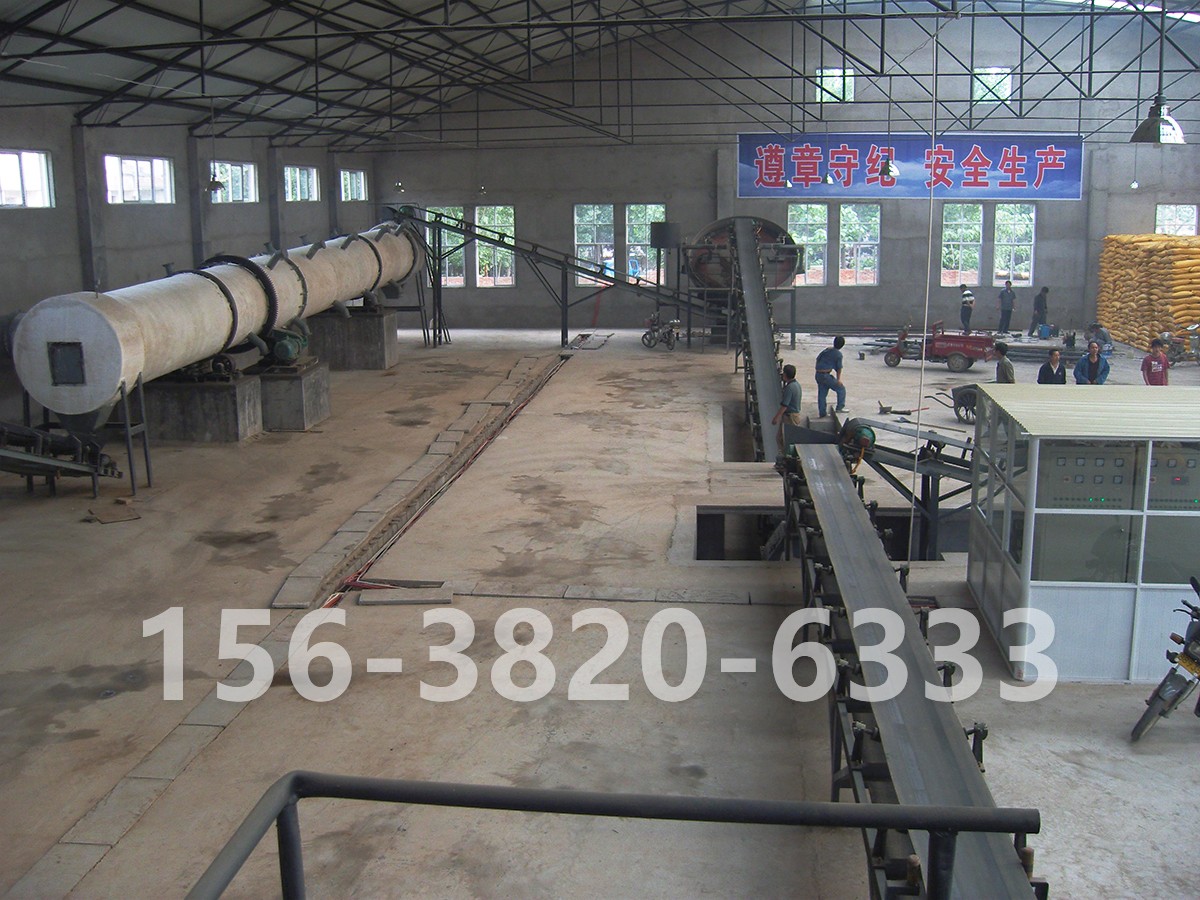

該系列轉筒干燥機其工作原理是:由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。熱風爐（與該機配套使用）所產生熱風經風機的吃力下進入筒體內部。筒體內部上安裝的揚料板不斷將物料翻起，從而達到干燥均勻的目的。烘干后的物料從出料口流出。隨著電動機的不斷旋轉，物料的不斷進入方能實現大批量生產（注：該機于冷卻機配合使用，由于烘干后的顆粒溫度高，不利于儲存，須冷卻后方可儲存）。
三、結構概述
整機可分為五大部分：
1.托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用優防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺干燥機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺干燥機重要的就是機體部分，其采用中碳鋼板焊接而成，內置揚料板采用耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。
四、主要技術參數
該系列轉筒干燥機有多種型號，可根據用戶產量的需要選購，也可訂做，有較大選擇范圍，其主要技術參數見下表：
型號 | 筒體 | 生產 能力 | 進氣溫度 | 電 動 機 | ||||
內經 | 長度 | 傾角 | 轉速 | 型號 | 功率 | |||
mm | mm | (°) | r/min | t/h | ℃ | Model | kw | |
ZG08800 | 800 | 8000 | 2-5 | 4.7 | 1-1.5 | <700 | Y140M-2 | 5.5 |
ZG10100 | 100 | 10000 | 2-5 | 4.7 | 1.5-2 | <700 | Y160M-2 | 7.5 |
ZG12120 | 1200 | 12000 | 2-5 | 4.7 | 2-2.5 | <700 | Y160M-4 | 11 |
ZG15120 | 1500 | 12000 | 2-5 | 5 | 4-6 | <700 | Y180M-6 | 15 |
ZG15150 | 1500 | 15000 | 2-5 | 5 | 5-7 | <700 | Y180L-6 | 15 |
ZG18150 | 1800 | 15000 | 2-5 | 5 | 7-10 | <700 | Y200L1-6 | 18.5 |
ZG20200 | 2000 | 20000 | 2-5 | 3.9 | 8-14 | <700 | Y200L2-6 | 22 |
ZG22220 | 2200 | 22000 | 2-5 | 3.2 | 12-16 | <700 | ||
